در صنعت مدرن امروزی، کنترل خودکار فرآیندهای تولیدی و تأسیساتی به یکی از الزامات اصلی تبدیل شده است. قلب تپنده این اتوماسیون، تابلو برق PLC است. در این مقاله از رابین تابلو به طور کامل بررسی میکنیم که PLC Panel چیست، چه اجزایی دارد، در چه صنایعی کاربرد دارد و چگونه طراحی و ساخته میشود. اگر به دنبال اطلاعات فنی و کاربردی درباره تابلو برق PLC هستید، این مطلب دقیقاً برای شما نوشته شده است.

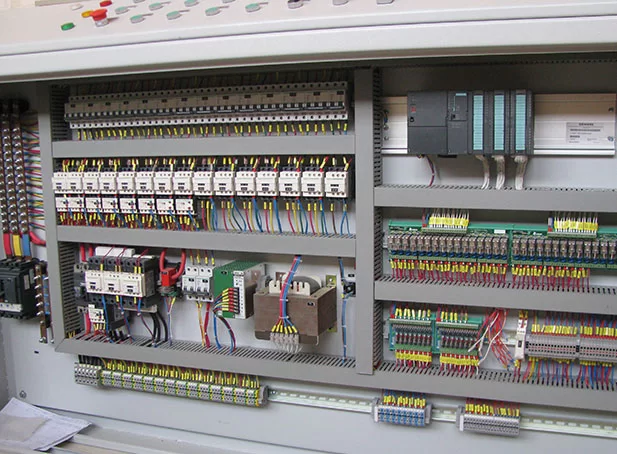

تابلو برق PLC یا PLC Panel، یک محفظه استاندارد و مجهز است که شامل یک یا چند پیالسی (Programmable Logic Controller) به همراه تجهیزات جانبی مانند منابع تغذیه، رلههای واسط، کلیدهای مدارفرمان، ترمینالهای رابط و گاهی نمایشگر (HMI) میباشد.
وظیفه اصلی این تابلو، دریافت سیگنالهای ورودی از سنسورها و کلیدها، پردازش منطقی آنها در داخل PLC و سپس ارسال فرمان به خروجیها (مانند کنتاکتورها، شیرهای برقی و موتورها) است. به عبارت سادهتر، تابلو برق PLC مغز متفکر یک خط تولید خودکار است.
یک تابلو برق PLC استاندارد از بخشهای زیر تشکیل میشود:
قلب تابلو، واحد پردازش مرکزی است. برندهای رایج شامل زیمنس (S7-1200، S7-1500)، دلتا، فتک و آلن بردلی میباشند. انتخاب CPU بر اساس تعداد ورودی/خروجی و پیچیدگی فرآیند تعیین میگردد.
این ماژولها سیگنالهای سنسورها (ورودی دیجیتال یا آنالوگ) را دریافت کرده و فرمانهای کنتاکتورها و شیرها (خروجی دیجیتال یا آنالوگ) را صادر میکنند.
ولتاژ ۲۲۰ ولت شهر را به ولتاژ ۲۴ ولت DC مورد نیاز PLC و سنسورها تبدیل میکند. استفاده از منبع تغذیه باکیفیت، پایداری تابلو برق PLC را تضمین مینماید.
برای جداسازی الکتریکی و افزایش توان خروجی PLC، از رلههای واسط استفاده میشود. همچنین کلیدهای اضطراری، چراغهای نشانگر و کلید گردان محلی/راهدور در این بخش قرار میگیرند.
تمامی سیمکشیها به ترمینالهای مخصوص ختم میشوند. ریل DIN استاندارد، نصب ماژولها را آسان میکند.
مدار رلهای سنتی:
تابلو برق PLC:
به همین دلایل، امروزه تقریباً هیچ خط تولید مدرنی بدون تابلو برق PLC طراحی نمیشود.
تابلو برق PLC در صنایع زیر نقشی کلیدی ایفا میکند:
کنترل تسمه نقاله، رباتهای صنعتی، دستگاههای پکر و پرکن.
کنترل پمپها، شیرهای برقی، اندازهگیری دبی و کلرزنی خودکار.
مدیریت هواسازها، چیلرها، فنها و دمپرها بر اساس دمای محیط.
پایش فشار، دما و جریان، کنترل شیرهای اتوماتیک و ارسال هشدار.
مدیریت روشنایی، آسانسور، پمپخانه و ژنراتور به صورت متمرکز.
شرکت رابین تابلو فرآیند ساخت تابلو برق PLC را در ۵ مرحله زیر انجام میدهد:
تعداد ورودی/خروجی، نوع سنسورها، پروتکل ارتباطی و شرایط محیطی بررسی میگردد.
نقشه شماتیک قدرت، نقشه فرمان و لیست مواد اولیه (BOM) تهیه میشود.
منطق کنترلی در نرمافزار TIA Portal یا Step7 نوشته و شبیهسازی میشود.
قطع و پانچ بدنه، نصب تجهیزات بر روی ریل DIN و سیمکشی مطابق نقشه.
تست سرد (بدون برق) شامل اتصالات و تست گرم (با برق) شامل اجرای سناریوهای کنترلی.
اگر قصد خرید یک تابلو برق PLC را دارید، به نکات زیر توجه کنید:
۱. استاندارد ساخت: حتماً مطابق با IEC 61439 یا IEC 60204-1 باشد.
۲. برند تجهیزات: از برندهای معروف PLC و کلیدها (زیمنس، اشنایدر، دلتا) استفاده شده باشد.
۳. مستندات کامل: نقشهها، لیست قطعات و دفترچه راهنما تحویل داده شود.
۴. گارانتی و پشتیبانی: حداقل ۱۲ ماه گارانتی و خدمات پس از فروش داشته باشد.
۵. آموزش پرسنل: اپراتورها با نحوه کار و عیبیابی اولیه آشنا شوند.
بسیاری از افراد تابلو برق PLC را با تابلو برق کنترلی مبتنی بر رله اشتباه میگیرند. تفاوت اصلی در قابلیت برنامهپذیری است:
تابلو کنترلی معمولی: منطق فرمان توسط سیمکشی فیزیکی رلهها و تایمرها تعیین میشود. تغییر منطق نیاز به بازبینی سیمکشی دارد.
تابلو برق PLC: منطق فرمان در نرمافزار نوشته میشود. تغییر آن فقط با ویرایش برنامه و آپلود مجدد انجام میشود و نیازی به تغییر سیمکشی نیست.
برای خطوط تولیدی که نیاز به تغییر مکرر فرآیند دارند، تابلو برق PLC انتخاب هوشمندانهتری است.
شرکت رابین تابلو با بهرهگیری از تیم مهندسی با تجربه در زمینه اتوماسیون صنعتی، تابلو برق PLC را مطابق با آخرین نسخه استانداردهای بینالمللی طراحی و ساخته و تحویل میدهد. مزایای همکاری با ما عبارتند از:
در این مقاله به طور جامع بررسی کردیم که تابلو برق PLC چیست، چه اجزایی دارد، چه مزایایی نسبت به مدارهای سنتی ارائه میدهد و در چه صنایعی کاربرد دارد. همچنین مراحل استاندارد طراحی و ساخت آن را توضیح دادیم و نکات مهم برای خرید را یادآور شدیم.
اگر به دنبال ساخت تابلو برق PLC با کیفیت بالا، مطابق استاندارد و قیمت مناسب هستید، همین امروز با کارشناسان رابین تابلو تماس بگیرید و مشاوره رایگان دریافت کنید.
